رگولاتور های ولتاژ متنوعی از مدل های ارزان قیمت تا مدل هایی با بازده بالا و همچنین بسته به نیاز ما وجود دارد. به طور کلی می توان ولتاژ رگولاتور ها را به دو دسته خطی و کلیدزنی دسته بندی کرد.
ولتاژ رگولاتور های خطی
یکی از ساده ترین راه ها برای داشتن یک ولتاژ ثابت و مشخص ، استفاده از رگولاتور ها ی خطی می باشد. ارزان قیمت ترین و ساده ترین نوع رگولاتور ها، رگولاتور های خطی هستند. رگولاتور های خطی برای استفاده در توان های پایین و مدارات کم هزینه و در شرایطی که اختلاف بین ورودی و خروجی کم می باشد، بهترین گزینه می باشد.

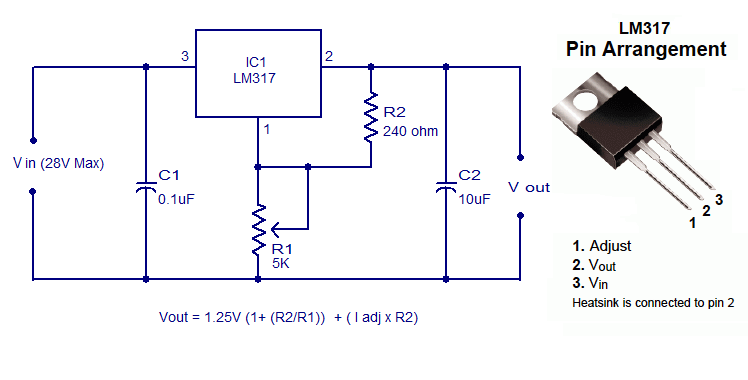

آن ها به طور استاندارد دارای ۳ پایه هستند (ورودی ، خروجی و زمین). نحوه اتصال این قطعات به مدار به شکل زیر است:
پایه ورودی به پایه مثبت منبع ولتاژ وصل می شود.
پایه زمین که پایه وسط است بایستی به پایه منفی منبع تغذیه متصل گردد.
پایه خروجی همان ولتاژ تنظیم شده و ثابت است که به تغذیه های مورد نیاز در مدار متصل می شود.
از پرکاربرد ترین رگولاتور های خطی می توان به خانواده LM78xx اشاره کرد.
